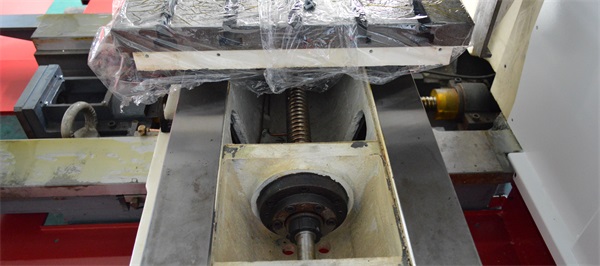

加工中心絲桿

CNC加工中心的絲桿在長期的工作中，可能會出現不同程度的磨損，間隙過大等問題，當這些問題影響到加工工件質量的時候，就要考慮更換絲桿了。我們可以用百分表來檢測主軸相對Y軸的平行度和定位精度，如果重復定位精度超差（標準值是≤0.004mm），就說明了絲桿有間隙，如果是圓柱度超差，就說明是軸承損壞。

CNC加工中心絲桿拆卸步驟：

1、將主軸移動到Y軸中間，將工作區域范圍內的鐵屑清理掉。

2、按下CNC加工中心的急停按鈕，泄掉機床的系統壓力，然后拆開Y軸和Z軸的護罩

3、清理干凈護罩內部，關閉機床電源，注意不要用硬物碰到光柵尺。

4、拆掉電機驅動的編碼線和電源線。

5、卸掉電機，將皮帶放好。

6、測量絲桿前端到張緊輪斷面的距離，記下來。

7、松開張緊輪的兩個固定螺栓，期間為了防止絲桿跟著旋轉，最好用管鉗反方向卡柱絲桿。然后用松下來的螺栓將皮帶和張緊輪頂開。

8、將張緊輪和皮帶輪取下清潔并放好。

9、拔掉潤滑油管，拆除箱體緊固螺栓，將箱體取下。

10、拆掉Y軸絲桿電機下方的擋板。

11、將機床頂部蓋板和Y軸上方擋板拆除

12、拔掉螺紋副潤滑油管，拆除絲桿螺紋副緊固螺栓，將絲桿和螺紋副分開。

13、松掉并拆除絲桿下端并冒鎖緊螺栓（Y軸下端）。

14、拔掉絲桿下端的軸承上的潤滑油管，松開軸承螺栓，取下軸承。

15、拆除絲桿下端支座螺栓，

16、拆除絲桿上端支座的螺栓，并用5毫米的螺栓將支座中的定位銷拔出。

17、將絲桿取出。
