在上次的文章里，我們說到了加工中心三菱G86鏜孔循環，那么今天，我們就來說一下加工中心三菱數控系統 G85鉸孔循環。先說說鏜孔和鉸孔的區別：1，首先最大地區別就是鏜孔用鏜刀，鉸孔用鉸刀。（一句費話）2，工藝上;大孔一般用鏜,小孔或深孔一般用鉸，余量大的用鏜。3，以個人的關點，鉸刀你可以把它看作是一把成形刀，它只能按照自己標稱公差鉸出一特定尺寸的孔，比如說直徑為8MM公差帶H7的鉸刀，只能鉸出下偏差是0絲上偏差+1.5絲范圍的孔 ,如果想絞出下差為-1.5的話，那么，這把刀就無能為力啦，除非損壞；鏜刀就比鉸刀較靈活啦，他的尺寸可以任意調節，來鏜出想要的尺寸。4，另外鏜孔可以調整孔的位置精度，鉸孔不可以5，鏜孔尺寸有浮動，鉸出來的孔的尺寸比較統一。

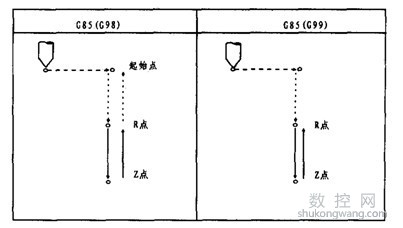

下面說一下加工中心G85鉸孔循環：

與G84相同，但是在孔底位置主軸不逆轉。

指令方式：

G85  X Y Z R F

X Y :孔在XY平面上的位置坐標

Z :孔深度。

R :循環起點。

F :切削進給率。

例：對圖所示零件鉸孔。

O001

G17 G40 G80;

N001 G00 G91 G30 X0 Y0 Z0;

T1;

M06;

G00 G90 G54 X50. Y0. S300;

G43 Z10. H01 M13;

G99 G85 Z-22. R5.F30;

X-50.;

G00 G80 Z80. M05;

G91 G28 Y0.;

M30;
