平板凹槽的數控加工中心加工

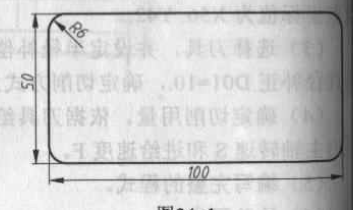

如下圖是一個尺寸為100mm×50mm，精度為5mm，四個角為R6mm圓角的凹槽。要求精加工此凹槽的側壁。

數控加工中心加工坐標原點：

X:凹槽中心；

Y:凹槽中心；

Z:凹槽頂部平面。

坐標系設置在G54

工藝分析：此凹槽精加工使用Φ10mm的立銑刀進行加工，刀具半徑為5mm

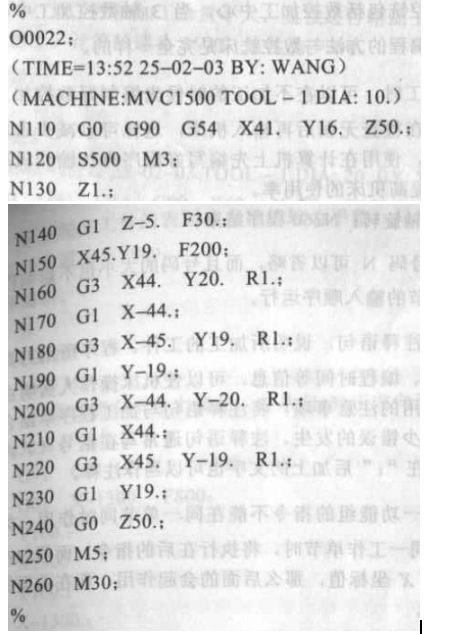

程序編制

技術要點：NC程序通常由程序號碼、注釋語句、工作單節、程序結束

語句組成，程序號碼用于標識程序：由字母“0”加上四位數字組成。 注釋語句常用于說明程序所用刀具、刀具補正號、編程員、編程時間等信息，數控加工中心機床不對此語句做出響應.注釋語句需寫在括號（）內。程序結束語句通常使用指令M2或M30，被調用的子程序使用返回主程序指令M99。

工作單節是數控加工中心NC程序的主體部分，可以由順序號碼（N）+準備機能（G）+坐標〈X，Y,Z〉+輔助機能（M）+主軸機能（S)+進給機能（F）+結束符號（“，”）組成。同一功能組的指令不能在同一單節重復出現，如G01和G02不能出現在同一單節。通常某一指令的參數未作更改時，該指令代碼可以省略。

下面結合本例對數控加工中心程序結構和語句作進一步說明：

第1行指定程序號碼：

第2行及第3行說明編程時間、編程員、所選用的機床和刀具； 、

第4行以下每一行為一個工作單節，每一單節以“：”結束。N110單節指定選用坐標系，并選用絕對坐標，同時指定刀具的起始位置：N120主軸正轉：N130單節刀具快速下降，接近切削位置：N140單節刀具慢速下降進入切削區域；N150進刀開始切削；N160~N230加工側壁將抬刀到安全高度，N250停止安全旋轉，N260程序結束

提示：程序中的順序號碼N可以省略，而且號碼的大小也不影響程序執行，程序按工作單節的輸入順序運行。

技巧：在程序頭加上注釋語句，說明所加工的工件、程序所用刀具、刀具補正號、編程員、編程時間等信息.可以使數控加工中心機床操作人員明白程序的基本信息與使用的注意事項，將注釋語句與加工程序結合用可以更加明了，減少錯誤的發生。注釋語句通常寫在括號（）內。在每一單節結束后，在“：”后加上的文字也可以當作注釋.

警告：數控加工中心程序中同一功能組的指令不能在同一單節同時作用，如果G 01和G00出現在同一工作單節時，將執行在后的指令。而假如在一個工作單節中有兩個X坐標值，那么后面的會起作用，而在前面的標值將不起任何作用。
